技術資訊
| Product | |

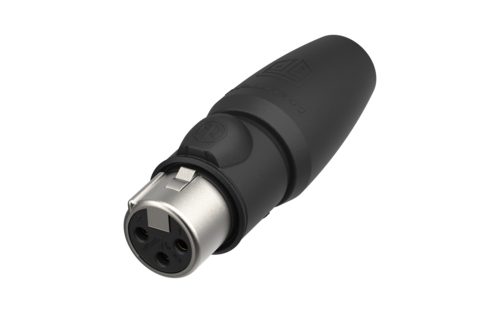

| 產品 | NC3FX1-TOP |
| 連接類型 | XLR |
| 類別 | 母 |
| Electrical | |
| 觸點間電容 | ≤ 4 pF |
| 觸點電阻 | ≤ 3 mΩ |
| 絕緣強度 | 1,5 kVdc |
| 絕緣電阻 | > 10 GΩ (初始) |
| 單個觸點額定電流 | 16 A |
| 額定電壓 | < 50 V |
| Mechanical | |
| 電纜外徑 | 5.0 – 8.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用壽命 | > 5000 次插拔 |
| 電線尺寸 | 最大1.5 mm² |
| 電線尺寸 | 最大16 AWG |
| 接線 | 焊接觸點 |
| 鎖緊裝置 | 閂式鎖 |
| Material | |
| 尾套 | 抗UV橡膠 |
| 觸點電鍍 | 金鍍於鎳之上 |
| 觸點 | 青銅(CuSn8) |
| 內芯 | 聚醯胺 (PA66) |
| 鎖材質 | St3K32 (鎖) / Ck 67 (彈簧) |
| 外殼 | 鋅壓鑄 (ZnAI4Cu1) |
| 外殼電鍍 | 鎳 |
| 夾線套 | 聚縮醛 |
| 密封夾套 | 抗UV橡膠 |
| Environmental | |
| 可燃性符合UL 94 | V0（內芯） |
| 符合標準 | IEC 61076-2-103 |
| 防護等級符合OEC 60529 | IP 65 （配合） |
| 可焊性 | 符合IEC 68-2-20 |
| 運行溫度 | -30 °C 至 +80 °C |
| 污染等級符合 IEC 60664-1 | II |
